CCTV管道檢測技術在管道中的檢測流程
2018-12-07 來自: 廣州迪升探測工程技術有限公司 瀏覽次數:1368
由于城市的不斷發展，排水管網建設是現代化城市不可缺少的重要基礎之一，是城市水污染防治和城市排漬、排澇、防洪的骨干工程，是衡量現代化城市水平的重要標志之一，是改善城市環境的重要環節。同樣，對排入城市排水設施的污水、廢水和雨水 等（以下稱排水）進行調查、梳理、檢測管理，是保障城市排水設施正常維護和安全運行，加強城市排水設施有償使用管理，促進城市水環境改善的必要手段，因此科學組織進行排水管線及污水源調查，加強城市排水污染源整治具有十分重要的意義。

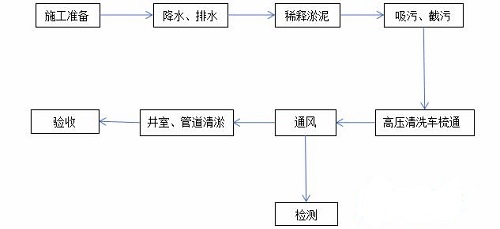

CCTV管道檢測流程
（1）降水、排水
首先使用泥漿泵把井內污水排出至井底淤泥。并且將需要疏通的管線進行分段處理，分段的辦法是根據管徑與長度分配，相同管徑兩檢查井之間為一段。
（2）稀釋淤泥
用高壓水車向分段的兩檢查井井室內灌水，使用疏通器攪拌檢查井和污水管道內的污泥，使淤泥稀釋，人工要配合機械不斷地攪動淤泥直至淤泥稀釋到水中。

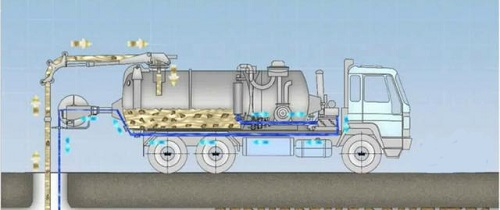

（3）吸污
用吸污車將兩檢查井內的淤泥抽吸干凈，兩檢查井剩余少量的淤泥用高壓力水槍向井室內沖擊井底淤泥，再一次進行稀釋，然后進行抽吸完畢。
（4）截污
設置堵口將自上而下的***個工作段處用封堵把井室進水管道口堵死，然后將下游檢查井出水口和其他管線通口堵死，只留下該段管道的進水口和出水口。
（5）高壓清洗車疏通
依據***標準《CJJ 181-2012 城鎮排水管道檢測與評估技術規程》，在對管道結構性缺陷進行普查前需執行必要的清淤疏通工作。 使用高壓清洗車進行管道疏通，將高壓清洗車水帶伸入上游檢查井底部，把噴水口向著管道流水方向對準管道進行噴水，污水管道下游檢查井繼續對室內淤泥進行吸污。
（6）通風
為確保下井作業安全以及保證管道內窺錄像的清晰度，必要時需對管道進行通風。方法是打開疏通段的上下游井蓋，運用軸流風機一頭吹，一頭吸，對疏通段進行***通風，打開井蓋時***專人看管，人員離開時應把井蓋蓋回。
（7）檢測
待管道***清洗完成后，用CCTV管道檢測機器人、QV潛望鏡或3D聲吶檢測系統等檢測設備對管道進行檢測，檢測由***技術人員（指導）完成，對管道內破損、變形、滲漏、污水排入等描述其數量、 位置、程度等進行記錄，保存好原始記錄及影像資料，為最終出具成果報告提供原始依據。
特殊情況下，如果需要操作人員下井進行作業，則***提前做好毒氣檢測，主要運用毒氣檢測儀對疏通段進行有毒、有害氣體檢測，主要檢測氣體為：H2S、SO2、CO、可燃性氣體等，符合要求后人員才能下井操作。
